سیالات در صنایع و تاسیسات بزرگ ماننده نفت و گاز و پتروشیمی دارای رفتار یکسان و آرام نیستند و تحت شرایط عملیاتی مختلف رفتارهای موقت و مخرب از خودشان نشان می‌دهند. شرایط عملیاتی مختلف مانند: افت ناگهانی فشار، باز و یا بسته شدن سریع تجهیزات کنترلی باعث به وجود آمدن پدیده‌های مخرب هیدرودینامیکی می‌شود.
در سیستم‌های لوله کشی و انتقال سیالات، لوله‌ها و شیرآلات تنها به عنوان یک راه و مجرای ساده برای عبور مایع یا گاز به شمار نمی‌روند، بلکه یک محیط پویا با کنش‌های فیزیکی بسیار پیچیده به شمار می‌روند. زمانی که یک سیال (مانند آب، نفت خام یا مواد شیمیایی) با سرعت و فشار خاصی درون سیستم به حرکت درمی‌آید، هرگونه تغییر در مسیر، تغییر مقطع لوله یا باز و بسته شدن شیرآلات می‌تواند نیروهای دینامیکی عظیمی ایجاد کند. اگر این رفتارها و نیروها پیش‌بینی و مهار نشوند، به پدیده‌هایی که به آن‌ها «پدیده‌های مخرب هیدرودینامیکی» می‌گوییم منجر می‌شود؛ پدیده‌هایی که قادرند در زمانی کوتاه، به مقاوم‌ترین تجهیزات و شیرآلات آسیب جدی وارد کنند.
برای اینکه درک این موضوع ساده باشد با یک مثال جلو می‌رویم: سیال در حال حرکت را مانند یک خودروی سنگین در حال حرکت تصور کنید. این جریان دارای جرم و انرژی جنبشی است. هرگونه ترمز ناگهانی یا تغییر جهت اجباری، باعث وارد شدن شوک‌های شدید به سیستم می‌شود. در ادامه، سه پدیده اصلی، دلایل وقوع آن‌ها و نحوه محافظت از خطوط پایپینگ را به زبانی روان و در عین حال دقیق بررسی می‌کنیم.

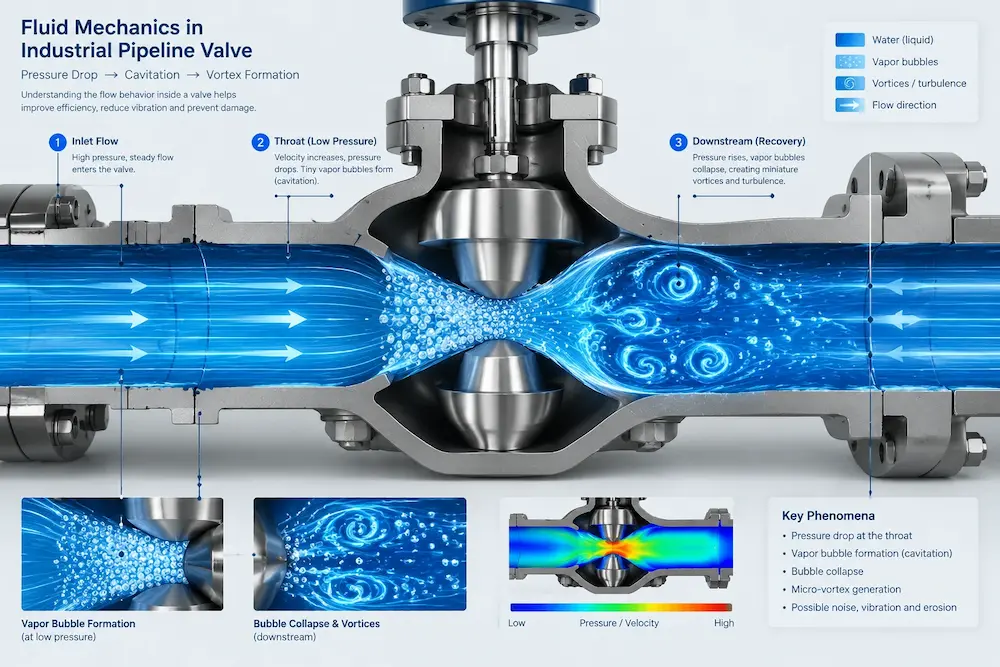

۱. پدیده کاویتاسیون (Cavitation)؛ خورنده فلزات در شیرآلات صنعتی
کاویتاسیون یا «حفره زایی» یکی از خطرناک‌ترین و بی‌صداترین پدیده‌های تخریب در شیرآلات کنترلی، پمپ‌ها و تجهیزات کاهنده فشار است. برای درک بهتر کاویتاسیون، باید بدانیم که مایعات در دماهای مختلف و با توجه به میزان فشاری که به آن‌ها وارد می‌شود، می‌توانند تبخیر شوند. به عنوان مثال، آب در فشار هوای آزاد در دمای ۱۰۰ درجه سانتی‌گراد می‌جوشد، اما اگر فشار محیط را به شدت پایین بیاوریم، آب حتی در دمای اتاق نیز شروع به جوشیدن و تبخیر شدن می‌کند. وقتی سیال از گلوگاه تنگ یک شیر که اصطلاحاً به آن Vena Contracta گفته می‌شود عبور کند، طبق قوانین بقای انرژی و اصل برنولی، سرعت مایع به شدت افزایش می‌یابد که این افزایش سرعت باعث افت شدید فشار موضعی می‌شود. اگر این افت فشار تا کمتر از «فشار بخار» سیال پیش برود، مایع در همان نقطه می‌جوشد و میلیون‌ها حباب بخار ریز تشکیل می‌شود.
خطر اصلی زمانی آغاز می‌شود که سیال از این گذرگاه تنگ عبور کرده و وارد بخش وسیع‌تر شیر یا لوله می‌شود. در این نقطه، سرعت کاهش یافته و فشار دوباره بالا می‌رود. با بالا رفتن ناگهانی فشار، حباب‌های بخار تحمل خود را از دست داده و با شدتی وصف‌ناپذیر به درون خود «رمبش» (Implosion) می‌کنند. این فروریزی، جت‌های میکروسکوپی فوق‌العاده پرسرعتی (میکروجت‌ها) با سرعتی نزدیک به ۱۰۰۰ متر بر ثانیه و فشارهای موضعی تا ده‌ها هزار بار ایجاد می‌کند. وقتی این میکروجت‌ها به بدنه شیر، نشیمنگاه (Seat) یا پلاگ برخورد می‌کنند، سطحی شبیه به «سنگ پا» یا اسفنج سوراخ‌سوراخ بر جای می‌گذارند.

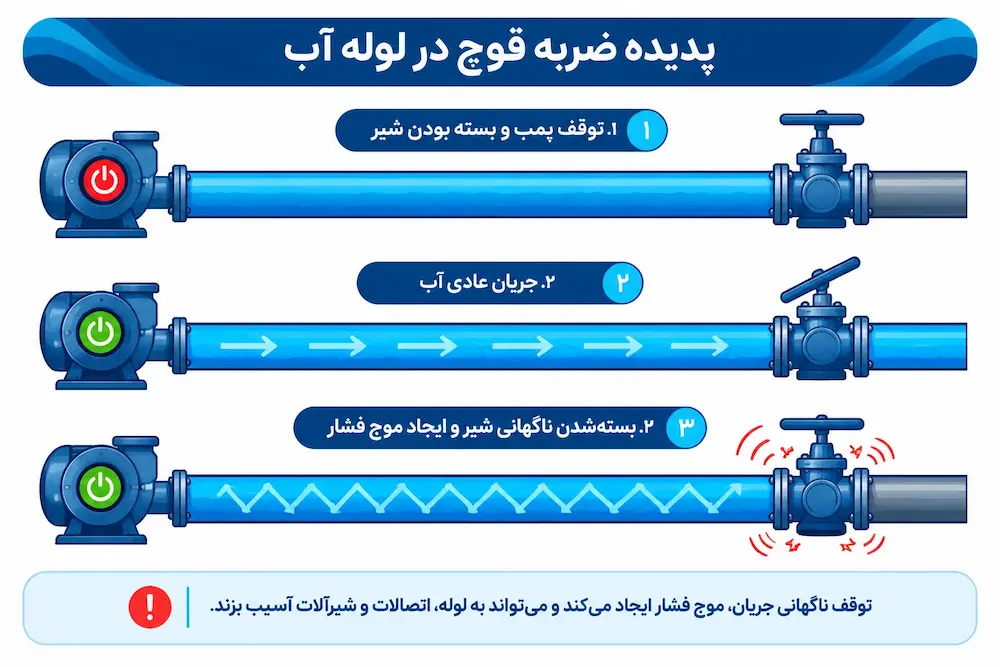

۲. ضربه قوچ (Water Hammer / Hydraulic Shock)
از دیگر پدیده‌های مخرب هیدرودینامیکی می‌توان به ضربه قوچ اشاره کرد. این پدیده نه به واسطه جوشش مایع، بلکه در اثر توقف یا تغییر جهت ناگهانی سیال رخ می‌دهد. همان‌طور که توقف ناگهانی یک قطار باری نیروی فشاری شدیدی به اتصالات واگن‌ها وارد می‌کند، بستن سریع یک شیر پروانه‌ای یا کشویی در خط لوله‌ای که مایع با سرعت بسیار بالا در آن جاری است، باعث تراکم موضعی سیال و توقف ناگهانی لایه‌های پشت شیر می‌شود.
با بسته شدن ناگهانی شیر، انرژی جنبشی سیال به انرژی پتانسیل فشاری تبدیل می‌شود. این دگرگونی، یک موج شوک پرفشار (Shock Wave) با سرعتی نزدیک به سرعت صوت در مایع ایجاد می‌کند که در سراسر طول لوله به جلو و عقب حرکت می‌کند. صدای این پدیده دقیقاً شبیه به کوبیده شدن یک پتک سنگین روی لوله فلزی است. افزایش فشار ناشی از این موج شوک می‌تواند تا ده‌ها برابر فشار کاری طراحی لوله بالا برود و منجر به شکستن دیسک شیر، پاره شدن واشرها، ترکیدن لوله‌ها و حتی آسیب شدید به تکیه‌گاه‌های خطوط انتقال شود.

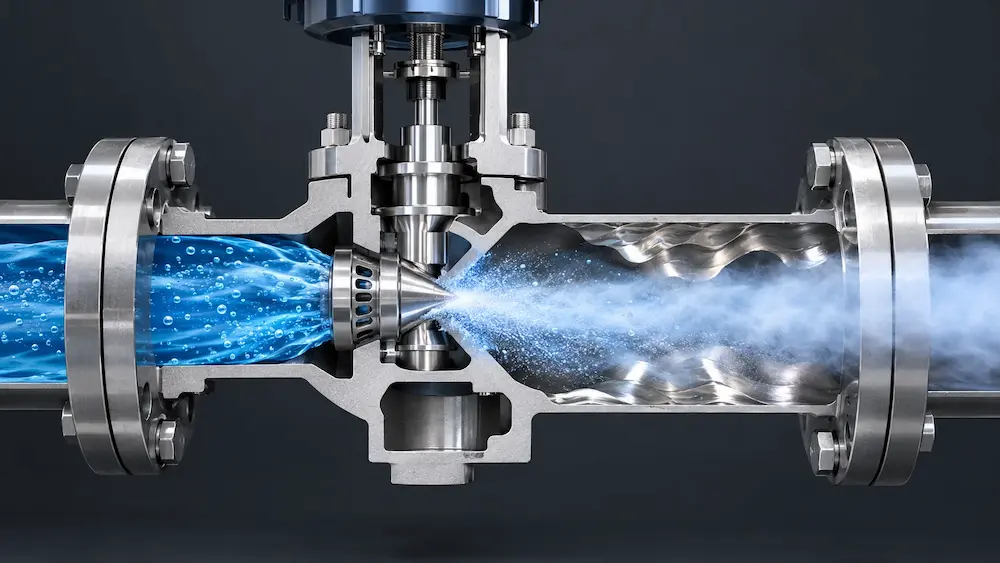

۳. پدیده فلاشینگ (Flashing) یا سایش مداوم
پدیده فلاشینگ ارتباط نزدیکی با کاویتاسیون دارد اما تفاوتی اساسی در سرنوشت حباب‌های بخار دارد. در فلاشینگ نیز سیال از یک مقطع تنگ در شیر عبور کرده و به دلیل افت فشار، بخشی از مایع به بخار تبدیل می‌شود. اما تفاوت اینجاست که در فلاشینگ، فشار بعد از خروج از گلوگاه شیر هرگز به بالاتر از فشار بخار مایع باز نمی‌گردد.
در نتیجه، سیال خروجی از شیر دیگر یک مایع یکدست نیست، بلکه یک «جریان دوفازی» پرسرعت متشکل از مخلوط مایع و بخار است. قطرات مایع در این بستر با سرعت‌های بسیار بالا شتاب می‌گیرند و مانند دانه‌های شن در دستگاه سندبلاست به دیواره‌های داخلی شیر و لوله پرتاب می‌شوند. برخلاف کاویتاسیون که ظاهر فلز را حفره حفره و اسفنجی می‌کند، پدیده فلاشینگ سطوحی کاملاً صیقلی، براق و ساییده شده شبیه به سنگ‌های صیقلی بستر رودخانه ایجاد می‌کند و به مرور زمان ضخامت دیواره شیر را کاهش داده و موجب سوراخ شدن تجهیز می‌شود.
راهکارهای مهندسی برای مهار پدیده‌های مخرب هیدرودینامیکی
برای جلوگیری از خسارت‌های سنگین ناشی از این تنش‌های هیدرودینامیکی، رعایت استانداردها در مرحله طراحی خطوط و به‌کارگیری تجهیزات باکیفیت و تخصصی الزامی است. مهندسان باید با تحلیل دقیق الگوی جریان و محاسبه افت فشار در مقاطع حساس، از تجهیزاتی استفاده کنند که تریم‌های مهندسی‌شده و متریال مقاوم در برابر سایش دارند تا از وقوع پدیده‌های مخرب پیشگیری شود. برخی از این راهکارها شامل موارد زیر می‌شود:
1. طراحی و انتخاب تریم‌های ضد کاویتاسیون
در کنترل ولوها، می‌توان از تریم‌های چندمرحله‌ای (Multi-stage Trim) استفاده کرد. این طراحی باعث می‌شود افت فشار به جای رخ دادن در یک نقطه ناگهانی، در چندین مرحله پی‌درپی رخ دهد تا فشار هیچ‌گاه به کمتر از فشار بخار مایع نرسد؛ در نتیجه با تقسیم هوشمندانه انرژی، ارتعاشات مخرب و صدای ناشی از کاویتاسیون حذف شده و عمر مفید قطعات داخلی به شکل چشمگیری افزایش می‌یابد.
2. استفاده از متریال مقاوم در برابر سایش
در شرایطی که وقوع فلاشینگ اجتناب‌ناپذیر است، باید قطعات داخلی شیر از متریال‌های سخت مانند فولادهای ضد زنگ سخت‌کاری‌شده، اینکونل، استلایت (Stellite) یا روکش‌های پایه کاربید تنگستن انتخاب شوند. این انتخاب هوشمندانه مقاومت سطحی قطعات را در برابر اثر «سندبلاست» جریان‌های دوفازی پرسرعت به حداکثر رسانده و از خوردگی پیش‌رونده و سوراخ‌شدگی بدنه که نتیجه مستقیم این پدیده مخرب است، در بلندمدت جلوگیری می‌کند.
3. به‌کارگیری تریم‌های متعادل (Balanced Trim)
در خطوط لوله‌ای با فشار بالا، اختلاف فشار شدید در دو طرف پلاگ نیروی مقاومتی بسیار زیادی ایجاد کرده و کنترل دقیق جریان را ناممکن یا با تأخیر همراه می‌کند. تریم‌های متعادل با هدایت هوشمندانه فشار سیال به بخش پشتی پلاگ، نیروهای هیدرودینامیکی را خنثی ساخته و باز و بسته شدن یکنواخت شیر را بدون ارتعاش و نوسان تضمین می‌کنند که همین موضوع احتمال ایجاد افت فشارهای موضعی ناگهانی و بروز آسیب‌های ناشی از شوک‌های هیدرولیکی را به حداقل می‌رساند.
4. کنترل زمان بسته شدن شیرآلات صنعتی
مدیریت زمان بسته شدن شیرآلات (برقی، پنوماتیکی یا دستی) یک ضرورت مهندسی برای پیشگیری از شوک‌های هیدرولیکی است. نصب کاهنده‌های سرعت (Speed Controllers) بر روی عملگرها، فرآیند بستن شیر را کنترل‌شده و تدریجی کرده و مانع از توقف ناگهانی جریان سیال می‌شود. در نتیجه، انرژی جنبشی به صورت ایمن مستهلک شده و خطر تشکیل امواج مخرب ضربه قوچ به شکلی موثر خنثی می‌گردد.
5. مانیتورینگ پیوسته و هوشمند
به‌کارگیری ترانسمیترهای فشار و سنسورهای پایش ارتعاش، همچون سیستم هشدار پیش‌دستانه در خطوط لوله عمل می‌کند تا کوچک‌ترین نوسانات غیرعادی شناسایی شوند. این تجهیزات با رصد لحظه‌ای رفتار سیال، علائم اولیه کاویتاسیون را آشکار کرده و به تیم فنی فرصت می‌دهند پیش از آنکه ضربات هیدرولیکی به زیرساخت‌ها صدمه بزنند، اقدامات اصلاحی را انجام دهند.
