اکچویتور Neles™ سری B1 یک عملگر پنوماتیک ربع‌گرد (Quarter-turn) با طراحی فوق‌العاده مقاوم و مهندسی‌شده است که به طور ویژه برای به حرکت درآوردن و فرمان‌دهی به انواع شیرآلات صنعتی دورانی (نظیر بال ولو و باترفلای ولو) طراحی و ساخته شده است. این محصول با کارایی اثبات‌شده در سخت‌ترین شرایط فرآیندی، برای هر دو نوع کاربرد کنترلی و تنظیمی (Modulating Control) و قطع و وصل کامل (On-Off Service) عملکردی بی‌نقص و بدون لرزش ارائه می‌دهد. ساختار بادوام و طول عمر بسیار بالای این تجهیز، آن را به انتخابی استاندارد و بی‌رقیب در خطوط فرآیندی صنایع نفت، گاز، پتروشیمی و کارخانجات تبدیل کرده است.
این تجهیز با بهره‌گیری از طراحی یکپارچه در تمام ابعاد و مدل‌ها، پاسخی سریع و دقیق به سیگنال‌های کنترلی ارسال کرده و استهلاک قطعات داخلی آن به حداقل ممکن می‌رسد. این تجهیز با برند Neles یکی از زیر مجموعه‌های شرکت متسو Metso به شمار می‌رود.
انواع مدل‌های سری B1 و نحوه عملکرد
این محصول بر اساس سازوکار حرکتی و الزامات ایمنی سیستم در دو سری اصلی به تولید می‌رسد:
- مدل B1C (عملکرد دوطرفه / Double Acting): در این مدل، چرخش شفت شیر در هر دو جهت باز شدن و بسته شدن به وسیله هوای فشرده تغذیه انجام می‌پذیرد.
- مدل B1J (فنربازگشت / Spring Return): این مدل مجهز به فنرهای بازگرداننده داخلی است؛ به این صورت که با فشار هوا در یک جهت حرکت کرده و در صورت افت ناگهانی فشار تغذیه یا شرایط اضطراری، به کمک نیروی ذخیره‌شده در فنر، شیر را بلافاصله به وضعیت ایمن از پیش‌تعیین‌شده برمی‌گرداند.

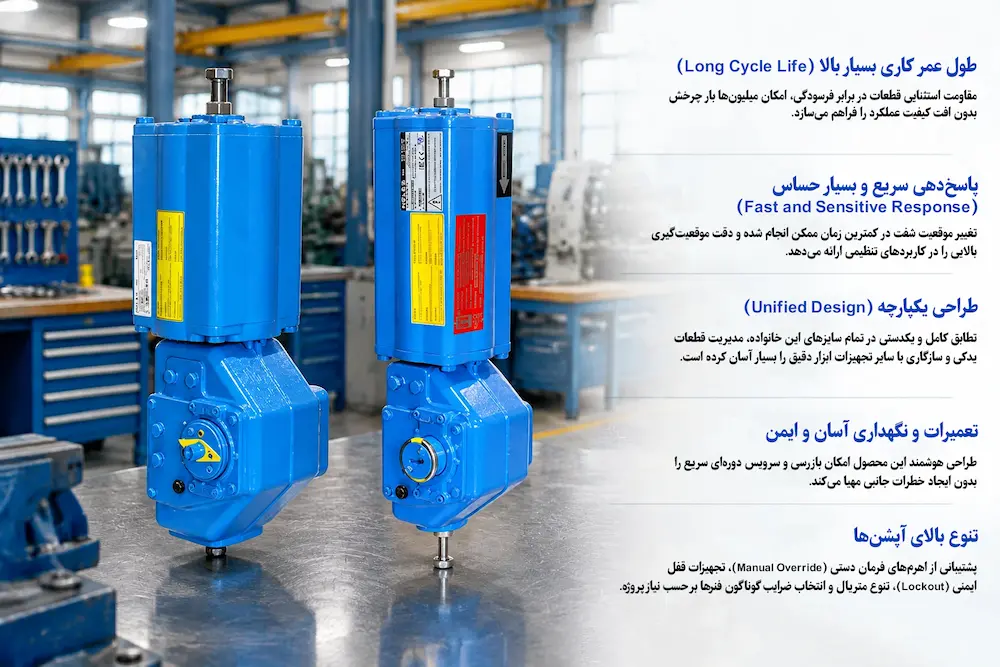

مزایا و نقاط قوت اکچویتور نلس B1
اکچویتور Neles™ سری B1 به دلیل طراحی مستحکم و مهندسی دقیق، از طول عمر کاری فوق‌العاده بالا (Long Cycle Life) و مقاومت بی‌نظیر در برابر سایش و خوردگی محیطی برخوردار است؛ به‌طوری‌که حتی در شرایط آب‌وهوایی فوق‌سرد (Arctic) و محیط‌های بالقوه انفجاری، عملکردی کاملاً ایمن و قابل‌اعتماد ارائه می‌دهد.
- طول عمر کاری بسیار بالا (Long Cycle Life): قطعات این محصول در برابر فرسودگی مقاومت استثنایی دارند و می‌توانند میلیون‌ها بار چرخش را بدون افت کیفیت عملکرد تحمل کنند.
- پاسخ‌دهی سریع و بسیار حساس (Fast and Sensitive Response): تغییر موقعیت شفت در کمترین زمان ممکن انجام می‌شود و این ویژگی، دقت بالای موقعیت‌گیری را در کاربردهای تنظیمی فراهم می‌کند.
- طراحی یکپارچه (Unified Design): تطابق کامل و یکدست میان تمام سایزهای این خانواده برقرار است. این یکپارچگی مدیریت قطعات یدکی را ساده‌تر کرده و سازگاری با سایر تجهیزات ابزار دقیق را بسیار آسان می‌سازد.
- تعمیرات و نگهداری آسان و ایمن: طراحی هوشمند این محصول امکان بازرسی و سرویس دوره‌ای سریع را فراهم می‌کند و در عین حال خطرات جانبی را به حداقل می‌رساند.
- تنوع بالای گزینه‌ها: این محصول از اهرم‌های فرمان دستی (Manual Override) و تجهیزات قفل ایمنی (Lockout) پشتیبانی می‌کند. همچنین با تنوع در متریال و امکان انتخاب ضرایب گوناگون فنرها، با نیاز هر پروژه تطبیق می‌یابد.
مشخصات فنی Neles™ B1
| پارامتر فنی | مشخصات و محدوده کاری |
| نوع محصول | اکچویتور سیلندر پیستونی پنوماتیک نلس (Neles™ Pneumatic Cylinder Actuator) |
| مدل‌ها | B1C (Double Acting) / B1J (Spring Return) |
| فشار هوای تغذیه (Supply Pressure) | ۲.۸ الی ۱۰ بار (bar) |
| محدوده گشتاور خروجی (Torque Range) | ۲۸ تا ۱۰۰,۰۰۰ نیوتن‌متر (Nm) |
| محدوده دمای کاری | ۵۵- الی ۱۲۰+ درجه سانتی‌گراد (امکان کار در شرایط قطبی / Arctic Service) |
| درجه حفاظت محیطی | IP66 و IP67 (مطابق با استاندارد IEC 60529) |
| گواهینامه ضد انفجار | ATEX Class: Ex II 2G/D c IIC TX |
| استاندارد تاییدیه‌ها | تاییدیه نوع (Type Approval) بر اساس استاندارد EN 15714-3 |
| پوشش و رنگ بدنه | مطابق استانداردهای ISO 12944-2 و EN 15714-3 در کلاس‌های مقاومت محیطی C3-M و C5-H (همراه با امکان پوشش‌دهی سفارشی) |
| استاندارد فلنج و نصب (Mounting) | ISO 5211 (نصب روی ولو) و VDI/VDE 3845 (نصب ادوات ابزار دقیق و پوزیشنر) |
کاربردهای اکچویتور نلس B1 در شرایط سخت و حساس صنعتی
اگر بخواهیم به زبان ساده بگوییم، این دستگاه مانند یک «دست مکانیکی فوق‌العاده قوی و دقیق» عمل می‌کند که به شیرآلات متصل می‌شود تا آنها را باز و بسته یا تنظیم کند. از آنجایی که قدرت چرخش (گشتاور) این دستگاه بسیار زیاد است و استانداردهای ایمنی سخت‌گیرانه‌ای دارد، کارخانه‌ها و پالایشگاه‌ها در جاهایی از آن استفاده می‌کنند که کوچک‌ترین خطا یا تأخیری مجاز نیست.
1. قطع سریع جریان در شرایط خطر و حادثه
زمانی که در لوله‌ها نشتی، آتش‌سوزی یا خطر انفجار رخ می‌دهد، این دستگاه مثل یک ترمز اضطراری عمل می‌کند؛ یعنی در کسری از ثانیه و بدون هیچ خطایی، شیر اصلی را می‌بندد تا از بروز فاجعه در کل کارخانه جلوگیری شود.
2. محافظت از پمپ‌ها و کمپرسورهای گران‌قیمت
گاهی اوقات در خطوط لوله گاز، فشار ناگهان به عقب برمی‌گردد و اگر مهار نشود، می‌تواند پره‌های کمپرسور را بشکند و میلیون‌ها تومان خسارت بزند. این اکچویتور با سرعت بسیار بالا مسیر فرار گاز را باز می‌کند تا فشار تخلیه شود و دستگاه‌های اصلی سالم بمانند.
3. تنظیم فوق‌العاده دقیق جریان
همان‌طور که شما با یک شیر آب خانگی می‌توانید باریکه آب را با دقت کم و زیاد کنید، این دستگاه نیز می‌تواند شیرهای غول‌پیکر صنعتی را میلی‌متری و با دقت بالا تکان دهد تا میزان عبور نفت یا گاز دقیقاً همان مقداری باشد که سیستم نیاز دارد.
4. خطوطی با باز و بسته شدن مداوم و بی‌وقفه
در برخی کارخانه‌ها، یک شیر آب یا گاز ممکن است در طول روز صدها یا هزاران بار باز و بسته شود. اکچویتور نلس B1 قطعاتی ضدسایش دارد و هرگز بر اثر کار مداوم و پشت‌سر‌هم خسته، داغ یا خراب نمی‌شود.
5. کارکرد بی‌نقص در سرمای استخوان‌سوز و مناطق قطبی
فلزات و روغن‌های معمولی در سرمای شدید یخ می‌زنند یا خشک و شکننده می‌شوند. اما ساختار این اکچویتور به گونه‌ای است که حتی در سرمای منفی ۵۵ درجه مناطق قطبی نیز یخ نمی‌زند، قدرت خود را از دست نمی‌دهد و بدون گیر کردن کار می‌کند.
تأمین و واردات تخصصی از شرکت پادیاو آشیانه
شرکت پادیاو آشیانه با تکیه بر تجربه فنی و مهندسی در زمینه تأمین تجهیزات فرآیندی، انواع اکچویتورهای پنوماتیک Neles™ سری B1 (مدل‌های B1C و B1J) را متناسب با محاسبات گشتاور شیرآلات پروژه‌های شما تأمین می‌نماید. جهت دریافت دیتاشیت تکمیلی، مشاوره فنی و استعلام قیمت با کارشناسان ما در تماس باشید:
- تلفن تماس و مشاوره فنی: 09123011935
- آدرس: باقرشهر، خیابان شهید فیروزی (توریست)، انبار ایران فلز
- زمینه فعالیت: واردات شیرآلات صنعتی و تجهیزات ابزار دقیق برای صنایع نفت، گاز، پتروشیمی و کارخانجات صنعتی.
| دانلود دیتاشیت‌های اکچویتور Neles™ سری B1 (متسو) | زبان انگلیسی |
| فرمت فایل: zip | حجم: 8.37 مگابایت |
